Layoutraster
Inhaltsverzeichnis
Grundgedanke
Der horizontale Raster und die Spalteneinteilung dienen als Anhaltspunkt, um Textblöcke, Bilder und Hintergrund-Elemente daran auszurichten. Dieser Raster wurde entwickelt, um DIN-Formate zu gestalten. Formate, die von der DIN-Norm abweichen, müssen gesondert behandelt werden, sollten sich jedoch, wenn möglich, an den Gestaltungsprinzipien des Rasters orientieren (z. B. Messewände, Messeeinladungen, quadratische Formate).
Längere Textblöcke, wie in den technischen Handbüchern oder dem Nachhaltigkeitsbericht, werden am Grundlinienraster ausgerichtet.
Wichtig ist, die richtigen Zeilenabstände bei den Absatzformaten einzustellen (siehe Layout/Typografie).
Festgelegte Spaltenbreiten für Texte gibt es nicht. Inhalte sollen dem jeweiligen Format angepasst werden. Dies kann durch ein zweispaltiges Layout oder eine größere Fließtextschriftgröße geschehen. Dadurch können die Layouts der einzelnen Drucksorten optimal an den Inhalt angepasst werden. Will man z. B. den selben Look wie in einem DIN A4 Dokument bei einem DIN A3 Dokument, muss man die Fließtextschriftgröße auf 15,4 pt erhöhen.
Anleitung zum Erstellen eines Rasters
Der Raster dient zur Unterteilung der Seite, um Elemente daran auszurichten. Bei nicht DIN-Formaten bzw. größeren Formaten als DIN A4 sollten die Zeilen und Spalten optisch passend ausgewählt werden. Wenn man z. B. ein 42,2 cm x 21 cm Format hat, würden 15 Zeilen und 5 Spalten optisch passen.

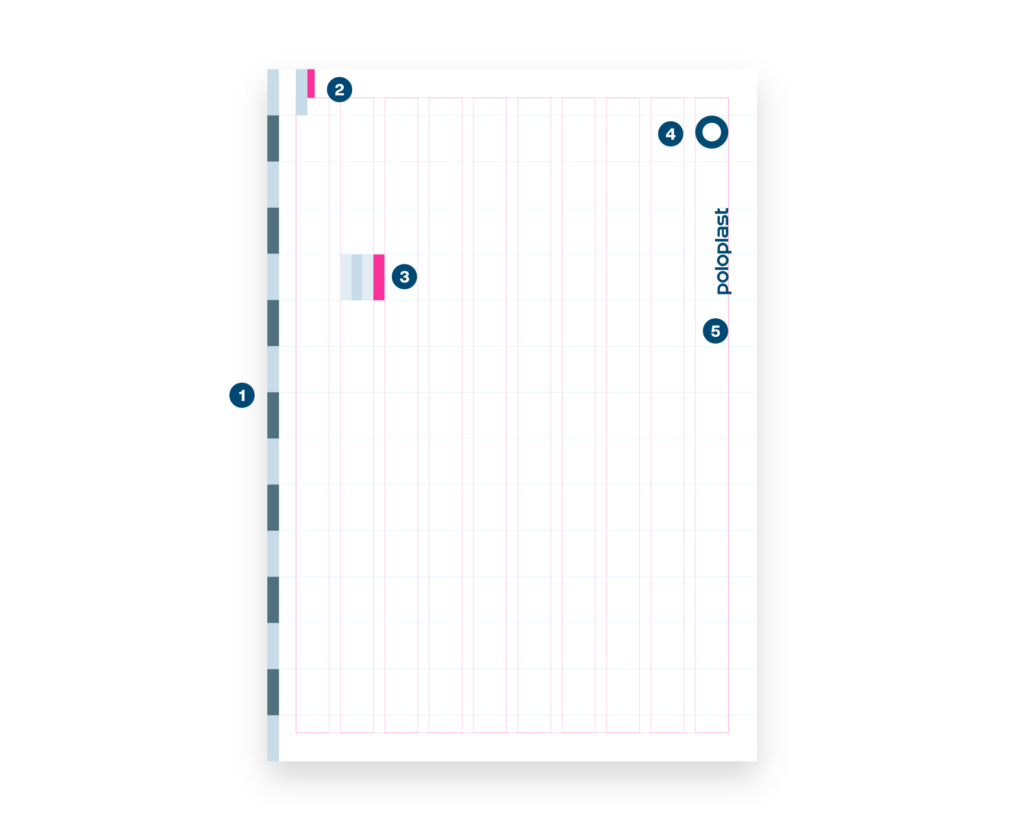

So erstellt man ein Layoutraster
- Einteilung der Höhe der Seite in Zeilen:
- Bei einer Höhe von 21,1 cm und größer: 15 Zeilen
- Bei einer Höhe von 21 cm bis 14,9 cm: 12 Zeilen
- Bei einer Höhe von 14,8 cm bis 10,6 cm: 9 Zeilen
- Bei einer Höhe von 10,5 cm bis 6,1 cm: 6 Zeilen
- Bei einer Höhe von unter 6 cm: 5 Zeilen
- Die Ränder der Seiten sollten auf allen Seiten 62% der Höhe einer Zeile betragen (z. B. 14,3 mm × 0,62 = 8,87 mm).
- Erstellen von 15/10/8/6 Spalten ohne Abstand.
- Bei einer Breite von 29,7 cm und größer: 15 Spalten
- Bei einer Breite von 29,6 cm bis 21 cm: 10 Spalten
- Bei einer Breite von 20,9 cm bis 14,8 cm: 8 Spalten
- Bei einer Breite von 14,7 cm bis 10,6 cm: 6 Spalten
- Bei einer Breite von unter 10,5 cm: 5 Spalten
- Danach den Spaltenabstand einstellen: Dazu misst man die Breite der ersten Spalte plus dem automatisch eingestellten Spaltenabstand bis zum Anfang der zweiten Spalte. Von der Zahl wird nun ein Viertel als neuer Spaltenabstand verwendet.
- Den POLOPLAST-Ring mit der Oberkante zur ersten Zeilen oder dem Seitenrand ausrichten. Die Breite des Rings sollte eine Spaltenbreite oder eine Spaltenbreite plus Spaltenabstand bei kleineren Formaten betragen. Die Minimumbreite des Rings beträgt 12 mm.
- Das POLOPLAST-Logo sollte ein Drittel der Größe des Kreises bzw. der Spaltenbreite betragen und bündig mit dem Grafikrahmen am Seitenrand ausgerichtet werden. Die Minimumhöhe des Logos beträgt 4 mm.
Beispielmaße DIN A4:
- Höhe ist 29,7 cm: 15 Zeilen
- Zeilenhöhe: 19,8 mm * 0,62 = Seitenrand: 12,28 mm
- Breite ist 21 cm: 10 Spalten
- 1 Spaltenbreite plus Spaltenabstand = 19 mm
- Spaltenabstand: 19 / 4 = 4,75 mm
Hier ist eine Vorlage für Adobe InDesign im Maße DIN A4:

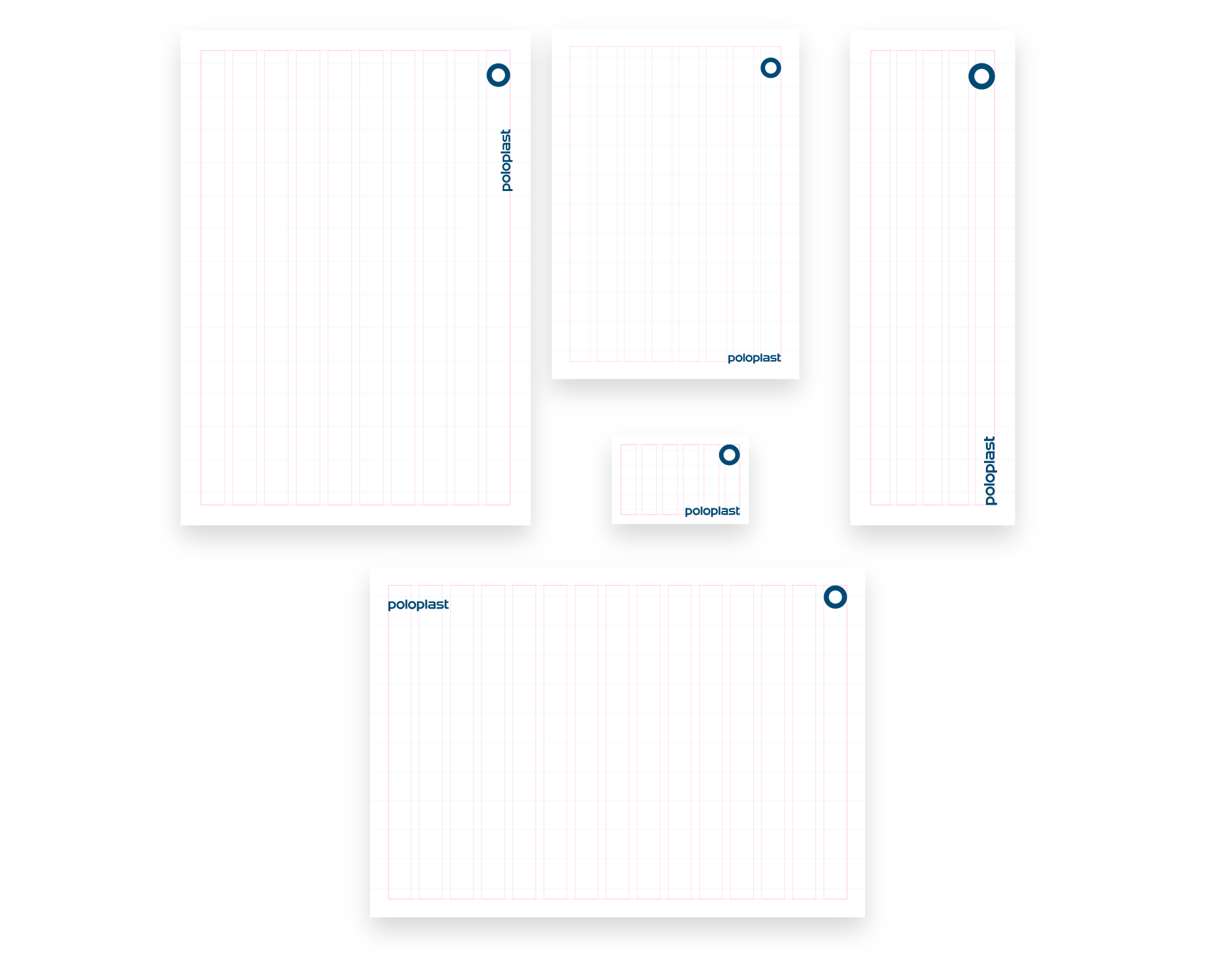

Weitere Beispiele des Rasters auf verschiedenen Formaten
Rasterlayout auf Messewänden und extremen Formaten
Das Rasterlayout ist vorgesehen für DIN-Formate bzw. ähnliche Formate zu DIN. Messestände und andere Anwendungen wie LED-Wände können zu stark abweichende Formate zu den DIN-Formaten aufweisen. Darum gibt es hier folgende Defintionen:
- Einteilung der Höhe der Seite in 15 Zeilen:
- Die Ränder der Seiten sollten auf allen Seiten 62% der Höhe einer Zeile betragen (z. B. 160 mm × 0,62 = 99 mm).
- Für Messen gibt es keine fixen Spalten, da die Formate und einzelnen Platten stark variieren und so keine einheitliche Spaltenbreite möglich ist. Die Breiten von Textblöcken und Bildern sollten nach optischen Standards erstellt werden.
- Den POLOPLAST-Ring (sofern er auf der Messewand vorkommt) mit der Oberkante zur ersten Zeilen oder dem Seitenrand ausrichten. Die Breite des Rings sollte eine Zeilenhöhe betragen.
- Das POLOPLAST-Logo sollte die Hälfte der Größe des Kreises bzw. der Spaltenbreite betragen und bündig mit dem Grafikrahmen am Seitenrand ausgerichtet werden. Wenn das Logo ohne Ring platziert wird, kann das Logo auch größer dargestellt werden.
